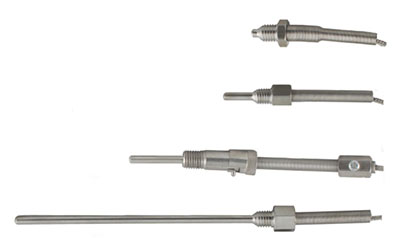

Температурные датчики серии TS-W
Датчики температуры предназначены для непрерывного измерения жидких, паро- и газообразных сред, сыпучих материалов и твердых тел в различных отраслях промышленности.
Применяются датчики температуры практически везде. Любая сфера или производство, где температура объекта влияет на качество работы и итоговой продукции, требует пристального температурного контроля. Например:
• Нефтегазовая, топливная индустрия, энергетика
• Химия, строительство, образование
• Металлургическая промышленность (литейное, прокатное производство, производство металлических изделий, металлообработка)
• Транспортная индустрия, автомобили, спецтехника
• Пищевая промышленность, фармацевтика
• Машиностроение
• Сельское хозяйство (зерно, комбикорма)
• Нефтегазовая, топливная индустрия, энергетика
• Химия, строительство, образование
• Металлургическая промышленность (литейное, прокатное производство, производство металлических изделий, металлообработка)
• Транспортная индустрия, автомобили, спецтехника
• Пищевая промышленность, фармацевтика
• Машиностроение
• Сельское хозяйство (зерно, комбикорма)
Технические характеристики датчиков серии TS-W
Характеристика | Значение | |||
TS-W-x-CA | TS-W-x-IC | TS-W-x-Pt100 | ||
Номинальная статическая характеристика | CA | IC | Pt100 | |
Рабочий диапазон измеряемых температур, С | -50...+400 (до +600 кратковременно) | -50...+300 | -50...+250 | |
Пределы допустимых отклонений, С | +-2,5 | +-0,3 | ||
Условное давление, бар | 10 (только для исполнения «N» и «V») | |||
Исполнение рабочего спая относительно корпуса | изолированный | |||
Показатель тепловой инерции, сек, не более | 30 | |||
Сопротивление изоляции, МОм, не менее | 100* | |||
Степень защиты | IP65 (для исполнения «N» и «V»); IP 42 (для исполнения «S») |

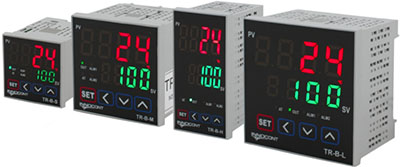

Серия | TR-B-S | TR-B-M | TR-B-H | TR-B-L | |||||||
Напряжение питания | 110...220 В переменного тока, 50-60 Гц | ||||||||||
Потребляемая мощность | Макс. 5 ВА | ||||||||||
Тип дисплея | 7-сегмент. светодиодный (текущ. значение (PV) - красный, уставка (SV) - зеленый) | ||||||||||
Размер
знака | Тек. знач. (PV) | 7,0х15,0 мм | 9,5х20,0 мм | 7,0х14,6 мм | 11,0х22,0 мм | ||||||
Установка (SV) | 5,0х9,5 мм | 7,5х15,0 мм | 6,0х12,0 мм | 7,0х14,0 мм | |||||||
Вход | Термосопротивление | DPt100Ω (100 Ом), Cu50Ω (50 Ом) (допустимое сопр. линии макс. 5 Ом -
на провод) | |||||||||
Термопара | K(CA), J(IC), L(IC), T(CC), R(PR), S(PR) | ||||||||||
Точность
индикации | RTD | При комнатной температуре (23°C ±5°C): (текущее значение PV ±0,5% или ±1°C, выбрать большее значение) град. ±1 знак. Вне диапазона комнатной температуры: (текущее значение PV ±0,5% или ± °C, выбрать большее значение) град.±1 знак | |||||||||
TC | |||||||||||
Выход
управления | Релейный | 220 В переменного тока, 3 А | |||||||||
SSR | 12 В постоянного тока ± 2 В, макс. 20 мА | ||||||||||
Выход сигнализации | Реле: 220 В перем. тока, 1 А | ||||||||||
Тип регулирования | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования | ||||||||||
Гистерезис | 1...100 или 0,1...50,0 °C | ||||||||||
Диапазон пропорциональн.
регулирования (П) | 0,1...999,9 °C | ||||||||||
Интегральная
составляющая (И) | 0...999,9 сек | ||||||||||
Дифференциальная
составляющая (Д) | 0...999,9 сек | ||||||||||
Время регулирования (Т) | 0,5...120,0 сек | ||||||||||
Ручной сброс | 0,0...100,0 % | ||||||||||
Период измерения | 100 мс | ||||||||||
Диэлектрическая
прочность | 2000 В перем. тока в течение 1 мин. (между входной клеммой и клеммой
питания) | ||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов | ||||||||||
Срок
службы
реле | Выход
управления | Мех. часть: мин. 5 000 000 срабатываний.
Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 3 А) | |||||||||
Выход
сигнализации | Мех. часть: мин. 5 000 000 срабатываний.
Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 1 А) | ||||||||||
Сопротивление изоляции | Мин. 100 МОм (при 500 В пост. тока по мегомметру) | ||||||||||
Помехоустойчивость | Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ
фазы R и S | ||||||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводник. памяти) | ||||||||||
Условия
хранения и
эксплуатац. | Температура
окруж. среды | -10...50°C;
хранение -20...60 °C | |||||||||
Влажность | 35...85% относительной влажности хранение относительной влажности | ||||||||||
Масса | прибл. 120 г | прибл. 200 г | прибл. 185 г | прибл. 250 г |
Серия | TC4S | TC4SP | TC4Y | ТС4М | TC4W | ТС4Н | ТС4L | |||
Внешний вид | ||||||||||
Напряжение питания | Переменный ток | 100-240 В~, 50/60 Гц | ||||||||
Переменный/Постоянный ток | 24 В~, 50/60 Гц; 24-48 В | |||||||||
Допустимый диапазон напряжения | 90-110 % номинального напряжения | |||||||||
Потребляемая мощность | Переменный ток | Не более 5 ВА (100-240 В~, 50/60 Гц) | ||||||||
Переменный / постоянный ток | Не более 5 ВА (24 В~ 50/60 Гц); не более. 3 Вт (24-48 В=) | |||||||||
Тип дисплея | 7-сегментный, светодиодный (красный), Тип дисплея другие области (красный, зеленый, желтый) | |||||||||
Тип входа | Термосопротивление | DPt100Ом, Cu50Ом (допустимое сопротивление линии не более 5 Ом на провод) | ||||||||
Термопара | К(СА), J(IC), L(IC) | |||||||||
Точность показаний | Термосопротивление | • При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица. • Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 °С, выбрать большее значение) ±1 единица. • Для приборов серии TC4SP добавляется ±1 °С | ||||||||
Термопара |
Серия | TC4S | TC4SP | TC4Y | ТС4М | TC4W | ТС4Н | ТС41 | |
Выход управления | Релейный | 250 В~ ЗА, 1а | ||||||
ТТР | 12 В= ±2 В, не более 20 мА | |||||||
Дополнительный выход | Вых. сигнализации 1, релейный вых. сигнализации 2: 250 В~, 1 А, 1а (в моделях TC4SP и TC4Y предусмотрен только вых. сигнализации 1) | |||||||
Тип регулирования | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование | |||||||
Гистерезис | 1...100 °C/“F (0,1...50,0 “С /Т ), измен | |||||||
Диапазон пропорционального регулирования (П) | 0,1...999,9 eC/°F | |||||||
Интегральная составляющая (И) | 0-9999 с | |||||||
Дифференциальная составляющая (Д) | 0-9999 с | |||||||
Время регулирования (Т) | 0,5-120,0 с | |||||||
Ручной сброс значения | 0,0-100,0 % | |||||||
Период измерения | 100 мс | |||||||
Диэлектрическая прочность | Переменный ток | 2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | ||||||
Переменный / постоянный ток | 1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | |||||||
Вибрация | Амплитуда 0,75 мм при частоте 5 -5 5 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||||
Ресурс реле | Механический | Вых.: более 5 000 000 циклов; вых. сигнализ. 1/2: более 5 000 000 циклов | ||||||
Электрический | Вых.: более 200 000 циклов (резистивная нагрузка 250 В~, 3 А). Вых. си т а л из. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А) | |||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | |||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума | |||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | |||||||
Условия хранения | Температура среды | -10...+50 °С; хранение: -20...+60 °С | ||||||
Влажность | 35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности | |||||||
Тип изоляции | Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем. тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ) | |||||||
Сертификация | С € (кроме моделей с источником питания переменного / постоянного тока) | |||||||
Масса *2 | Приблиз. 141 г (прибл. 97 г) | Приблиз. 123 г (прибл. 76 г) | Приблиз. 174 г (прибл. 85 г) | Приблиз. 204 г (прибл. 133 г) | Приблиз. 194 г (прибл. 122 г) | Приблиз. 194 г (прибл. 122 г) | Приблиз. 254 г (прибл. 155 г) |
Серия | TX4S | TX4M | TX4H | TX4L | |||||||
Внешний вид | |||||||||||
Источник питания | 100-240 В~, 50/60 Гц | ||||||||||
Допустимый диапазон напряжения | От 90 до 110% от номинального напряжения | ||||||||||
Потребляемая мощность | Макс. 8 ВА | ||||||||||
Тип дисплея | 11-сегментный дисплей (факт. значение (PV): белый цвет, заданное значение (SV): зеленый цвет); другая область отображения (желтый цвет) - это ЖК-дисплей | ||||||||||
Размер символов | Фактическое значение PV (Ш×В) | 7,2×14 мм | 10,7×17,3 мм | 7,2×15,8 мм | 16×26,8 мм | ||||||
Заданное значение SV (Ш×В) | 3,9×7,6 мм | 6,8×11 мм | 6,2×13,7 мм | 10,7×17,8 мм | |||||||
Тип входа | РДТ | DPt100 Ом, Cu50 Ом (допустимое сопротивление линии 5 Ом) | |||||||||
Термопара | K (CA), J (IC), L (IC), T (CC), R (PR), S(PR) | ||||||||||
Погрешность отображ | РДТ | • При комнатной температуре: (23℃±5℃): (PV ±0,3% или ± 1℃; выбирается наибольшее значение) ±1 емр • За пределами диапазона комнатной температуры: (PV ±0,5% или ± 2℃; выбирается наибольшее значение) ±1 емр | |||||||||
Термопара | |||||||||||
Выход управления | Реле | 250 В~, 3 А; 30 В - , 3 А, 1 НО-контакт | |||||||||
ТТР | Макс. 12 В , 3 А; 30 В , 3 А, 1 НО-контакт | ||||||||||
Ток | 4-20 мА или 0-20 мА (сопротивление нагрузки макс. 500 Ом) | ||||||||||
Выход управления | Выход аварийной сигнализации | AL1, AL2: 250 В~, 3 А; 30 В , 3 А, 1 НО-контакт | |||||||||
Передающий сигнал | 4-20 мА (макс. сопротивление нагрузки 500 Ом, погрешность выходного сигнала: ±0,3% от полной шкалы) | ||||||||||
Коммуникац. выход | Коммуникационный выход RS485 (Modbus RTU) | ||||||||||
Способ управления | Ключевой режим (ВКЛ./ВЫКЛ.), режимы управления П, ПИ, ПД, ПИД | ||||||||||
Гистерезис | От 1 до 1000°C/°F (от 0,1 до 50℃/°F), варьируется | ||||||||||
Диапазон пропорционального коэффициента (П) | от 0,1 до 999,90°C/°F | ||||||||||
Время интегрирования (И) | от 0 до 9999 с | ||||||||||
Время дифференцирования (Д) | от 0 до 9999 с | ||||||||||
Время управления (Т) | от 0,5 до 120,0 с | ||||||||||
Ручной сброс | от 0,0 до 100,0% | ||||||||||
Период выборки (время измерения) | 50 мс | ||||||||||
Прочность электрической изоляции | 3000 В~, 50/60 Гц в течение 1 минуты (между первичной и вторичной цепями) | ||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) по каждой из осей X, Y, Z в течение 2 часов | ||||||||||
Ресурс реле | Механический ресурс | Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 5000000 циклов | |||||||||
Электрический ресурс | Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 200000 циклов (резистивная нагрузка 250 В~, 3 А) | ||||||||||
Сопротивление изоляции | Не менее 100 MОм (при измерении мегомметром с напряжением 500 В пост. тока) | ||||||||||
Помехоустойчивость | Кривая помехи типа «меандр» генерируется имитатором помехи (ширина импульса 1 мкс) ±2 кВ, фаза R и фаза S | ||||||||||
Срок хранения данных в памяти | Прибл. 10 лет (энергонезависимая полупроводниковая память) | ||||||||||
Условия окруж. среды | Температура окру. среды | от -10 до 50°С, при хранении: от -20 до 60°С | |||||||||
Относительная влажность | от 35 до 85 %; при хранении: от 35 до 85% | ||||||||||
Степень защиты | IP50 (передняя панель, стандарт МЭК) | ||||||||||
Тип изоляции | Двойная изоляция (символ: , прочность электрической изоляции между первичной и вторичной цепями: 3 кВ) | ||||||||||
Масса | Прибл. 146,1 г (прибл. 86,7 г) | Прибл. 233 г (прибл. 143 г) | Прибл. 214 г (прибл. 133 г) | Прибл. 290 г (прибл. 206 г) |

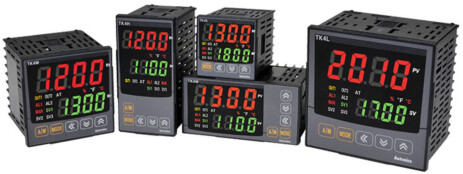

TK Серия Контроллер с PID регулятором
Размер: Ш48xВ48мм, Ш48xВ96мм, Ш72xВ72мм, Ш96xВ48мм, Ш96xВ96мм, Ш48xВ24мм
Питание: 100-240 VAC
Многофункциональный вход (13 вариантов выбора типа входа):
датчик температуры, аналоговый вход (по напряжению или по току)
Тип выхода: релейный, токовый, SSR, RS485
Программируемое реле нагрева/охлаждения
Серия | TK4S | TK4SP | TK4M | TK4W | TK4H | TK4L | ||||||
Внешний вид | ||||||||||||
Источник питания | 100–240 В~, 50/60 Гц | |||||||||||
Допустим. диапазон напряж. | 90–110% номинального напряжения | |||||||||||
Потребляемая мощность | Макс. 8 ВА | |||||||||||
Тип дисплея | 7-сегментный дисплей (красный) Светодиоды: красный, зеленый, желтый. | |||||||||||
Размер знака | Текущ. знач. (Ш×В) | 7,0×14,0 (мм) | 9,5×20,0 (мм) | 8,5×17,0 (мм) | 7,0×14,6 (мм) | 11,0×22,0 (мм) | ||||||
Уставка (Ш×В) | 5,0×10,0 (мм) | 7,5×15,0 (мм) | 6,0×12,0 (мм) | 6,0×12,0 (мм) | 7,0×14,0 (мм) | |||||||
Тип входа | Термосопротивл. | JPT 100 Ом, DPT 100 Ом, DΡΤ 50 Ом, CU 100 Ом, CU 50 Ом, Nikel 120 Ом (6 типов) | ||||||||||
Термопара | K, J, E, T, L, N, U, R, S, В, C, G, PLII (13 типов) | |||||||||||
Аналоговый | По напряжению: 0–100 мВ, 0–5 В, 1–5 В, 0–10 В (4 типа)/по току: 0–20 мА, 4–20 мА (2 типа) | |||||||||||
Точность индикации | Термосопротивл. | При комнатной температ. (23°C ±5°C): (текущее знач. ±0,3% или ±1°C, выбрать большее знач.) ±1 знак. Вне диапазона комнатных температур: (текущее знач. 0,5% или ±2°C, выбрать большее знач.) ±1 знак. В случае серии TK4SP добавляется ±1°C. | ||||||||||
Термопара | ||||||||||||
Аналоговый | При комнатной температуре (23°C ±5°C): текущее значение ±0,3% п.ш. ±1 знак. Вне диапазона комнатных температур: текущее значение 0,5°C% п.ш. ±1 знак. | |||||||||||
Вход трансформатора тока | ±5% п.ш. ±1 знак | |||||||||||
Выход управления | Релейный | 250В~, 3 А, 1a | ||||||||||
ТТР | 11 В=, ±2 В, макс. 20 мА | |||||||||||
Токовый | 4–20 мА= или 0–20 мА= (макс. нагрузка: 500 Ом) | |||||||||||
Вых. сигнализации | Релейный | Вых. сигнализ. 1, релейн. вых. сигнализ. 2: 250 В~, 3 А, 1а (в моделях TK4SP предусмотрен только вых. сигнализ.1) | ||||||||||
Дополнительный выход | Вых. передачи | 4–20 мА= (макс. нагрузка 500 Ом; точность ±0,3% п.ш.) | ||||||||||
Связь | Выход RS485 (Modbus RTU) | |||||||||||
Дополнительный вход | Трансформ. тока | 0,0–50,0 А (диапазон измерений тока главного нагревателя). Входной/выходной ток: 1000:1 (кроме TK4SP) | ||||||||||
Цифровой вход | • Контактный вход: вкл. — макс. 2 кОм; выкл. — мин. 90 кОм • Бесконтактный вход: вкл. — остаточное напряжение макс. 1,0 В; выкл. — остаточное напряжение макс. 0,1 мА TK4S/M — 1 заземление (из-за ограниченного числа выводов), TK4H/W/L — 2 заземления (кроме TK4SP). | |||||||||||
Тип регулирования | Нагрев., охлажд. | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование | ||||||||||
Нагрев. и охлажд. | ||||||||||||
Гистерезис | Термопара/термосопротивление: 1–100˚C/˚F (0,1–100,0˚C/˚F); • аналоговый: 1–100 (цифра) | |||||||||||
Диапазон пропорцион. регулиров. (П) | 0,1–999,9˚C (0,1–999,9%) | |||||||||||
Интегральная составл. (И) | 0–9999 c | |||||||||||
Дифференциал. составл. (Д) | 0–9999 c | |||||||||||
Время регулирования (Т) | 0,1–120,0 (только для релейного или твердотельного релейного выхода) | |||||||||||
Ручной сброс значения | 0,0–100,0% | |||||||||||
Период измерения | 50 мс | |||||||||||
Диэлектрическая прочность | 2000 В~, 50/60 Гц в течение 1 мин. (между входной клеммой и клеммой питания) | |||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте 5–55 Гц (в течение 1 мин.) по каждой из осей X, Y, Z в течение 2 часов | |||||||||||
Срок службы реле | Механич. поврежд | ВЫХ. 1/2: более 5 000 000 раз; вых. сигнализации 1/2: более 20 000 000 раз (TK4H/W/L: более 5 000 000 раз) | ||||||||||
Электрич. поврежд | Вых. 1/2: более 200 000 раз; вых сигнализации 1/2: более 100 000 раз (TK4H/W/L: более 200 000 раз) | |||||||||||
Сопротивление изоляции | Мин. 100 МОм (при 500 В= по меггометру) | |||||||||||
Помехоустойчивость | Шум прямоугольной формы (ширина импульса — 1 мкс) от имитатора шума, ±2 кВ фазы R и S. | |||||||||||
Хранение данных в памяти | Прибл. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | |||||||||||
Температ. окружающей среды | -10...+50°C (без замораживания) | |||||||||||
Температура хранения | -20...+60°C (без замораживания) | |||||||||||
Влажность | 35–85% относительной влажности (без конденсации) | |||||||||||
Степень защиты | IP65. TK4SP: IP50 | |||||||||||
Масса | Прибл. 105 г | Прибл. 85 г | Прибл. 140 г | Прибл. 141 г | Прибл. 141 г | Прибл. 198 г |
Серия | TMH2 | TMH4 | ||||||||||
Внешний вид | ||||||||||||
Каналы | 2 канала | 2 канала | ||||||||||
Источник питания | 24 В пост. тока | |||||||||||
Допустимый диапазон напряжения | 90–110% номинального напряжения | |||||||||||
Потребляемая мощность | Макс. 5 Вт (при максимальной нагрузке) | |||||||||||
Способ отображения данных | Без индикации. Настройка параметров и контроль осуществ. посредством внеш. устр. (ПК или ПЛК). | |||||||||||
Тип входа | Термопара | K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II | ||||||||||
Терморезистор RTD | DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 3-проводные (допустимое сопротивление линии не более 5 Ом) | |||||||||||
Аналоговый | • Напряжение: 0-100 мВ пост. тока, 0-5 В пост. тока, 1-5 В пост. тока, 0-10 В пост. тока • Ток: 0-20 мА, 4-20 мА | |||||||||||
Точность измерения | Термопара | При комнатной температуре (23°C ±5°C): (PV ±0,3% или ±1°C; выбирается большее значение) ±1 ед. мл | ||||||||||
Терморезистор RTD | • За пределами диапазона комнатной температуры: (PV ±0,5% или ±2°C; выбирается большее значение) ±1 ед. мл. разряда | |||||||||||
Аналоговый | • При комнатной температуре (23°C ±5°C): ±0,3% от полной шкалы ±1 ед. мл. разряда • За пределами диапазона комнатной температуры: ±0,5% от полной шкалы ±1 ед. мл. разряда | |||||||||||
Дополнительный вход | Вход ТТ | 0,0-50,0 А (диапазон измерения тока первичной обмотки) * Коэффициент трансформации ТТ = 1/1000 Точность измерения: ±5% от полной шкалы ±1 ед. мл. разряда | ||||||||||
Цифровой вход | • Контактный вход: ВКЛ. - макс. 1 кОм, ВЫКЛ. - мин. 100 кОм • Полупроводниковый вход: ВКЛ. - макс. остаточное напряжение 0,9 В, ВЫКЛ - макс. ток утечки 0,5 мА • Ток утечки: прибл. 0,3 мА на каждый вход | — | ||||||||||
Тип регулирования | Нагрев., охлажден. | Ключевой режим (ВКЛ/ВЫКЛ), режимы управления P, PI, PD, PID | ||||||||||
Нагрев. и охлажден | ||||||||||||
Выход управления | Реле | 250 В перем. тока 3 A 1a | ||||||||||
TTP | Макс. 12 В пост. тока ± 3 В, 20 мА | |||||||||||
Ток | По выбору: 4-20 мА или 0-20 мА пост. тока (при сопротивлении нагрузки не более 500 Ом) | |||||||||||
Дополнительный выход | Аварийная сигнализация | 250 В перем. тока 3 A 1a | — | |||||||||
Связь | Ведущее устройство | Выход связи по RS485 (Modbus RTU) | ||||||||||
Загрузчик ПК | Последовательный (уровень TTL), полудуплекс | |||||||||||
Гистерезис | Терморезистор/термопары: от 1 до 100°C/°F (от 0,1 до 100,0°C/°F), аналоговый сигнал: от 1 до 100, цифровое отображение | |||||||||||
Диапазон пропорц. регулир. (П) | Терморезистор/термопары: от 1 до 999°C/°F (от 0,1 до 999,9°C/°F), аналоговый сигнал: от 0,1 до 999,9, цифровое отображение | |||||||||||
Интегральная составляющая (И) | 0–9999 c | |||||||||||
Дифференц. составляющая (Д) | 0–9999 c | |||||||||||
Время регулирования (Т) | Релейный выход: от 0,1 до 120,0 с, выход ТТР: от 1,0 до 120,0 с | |||||||||||
Ручной сброс значения | от 0 до 100% (от 0,0 до 100,0%) | |||||||||||
Период измерения | 50 мс (синхронное измерение по 2 каналам) | |||||||||||
Диэлектрическая прочность | 1000 В~, 50/60 Гц в течение 1 минуты (между входными клеммами и клеммами цепи питания) | |||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) для каждой из осей X, Y, Z в течение 2 часов | |||||||||||
Ресурс реле | Механический | более 1 000 000 срабатываний | ||||||||||
Электрический | более 100 000 срабатываний (активная нагрузка 250 В~, 3 А) | |||||||||||
Сопротивление изоляции | 100 МОм (при измерении мегомметром с напряжением 500 В=) | |||||||||||
Помехоустойчивость | Помехи в виде меандра ± 0,5 кВ (ширина импульса: 1 мкс), создаваемые с помощью имитатора помех | |||||||||||
Условия хранения и эксплуатации | Температура окружающей среды | От -10 до 50°C, при хранении: от -20 до 60°C | ||||||||||
Отн.Влажность окр.среды | От 35 до 85% отн. вл., при хранении: от 35 до 85%RH | |||||||||||
Степень защиты | IP20 (стандарт МЭК) | |||||||||||
Комплектующие | Разъем расширения: 1, соединитель для фиксации модуля: 2 | |||||||||||
Вес | Базовый модуль | Прибл. 250,8 г (прибл. 177,7 г) | Прибл. 250,4 г (прибл. 177,3 г) | |||||||||
Модуль расширения | Прибл. 245,7 г (прибл. 172,6 г) | Прибл. 245,1 г (прибл. 172,2 г) |

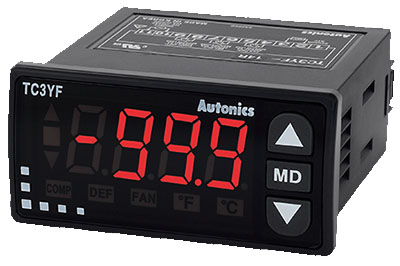

Серия | TC3YF-11R | TC3YF-14R | TC3YF-21R | TC3YF-24R | TC3YF-31R | TC3YF-34R | ||||||
Внешний вид | ||||||||||||
Напряжение питания | 12-24 B | 100-240 В 50/60 Гц | 12-24 В | 100-240 В 50/60 Гц | 12-24 В | 100-240 В 50/60 Гц | ||||||
Допустимый диапазон напряжения | 90–110% номинального напряжения | |||||||||||
Потребляемая мощность | He более 8 Вт | He более 4 ВА | Не более 8 Вт | Не более 4 ВА | Не более 8 Вт | Не более 4 ВА | ||||||
Способ отображения данных | 7-сегментный, светодиодный (красный) | |||||||||||
Размер знака (Ш * В) | 7,4 х 15,0 мм | |||||||||||
Диапазон показаний | NTC-термистор: -40,0...99,9 “С (+40...+212 “F). Термосопротивление: -99,9...+99,9 “С (-148...+212 °F) | |||||||||||
Точность показаний | (текущее значение ±0,5 % или ±1 “С, выбрать большее значение) ±1 разряд | |||||||||||
Период измерения | 0,5 с | |||||||||||
Вход датчика | NTC-термистор. Термосопротивление: DPtlDOD | |||||||||||
Входное сопротивление | Допустимое сопротивление линии не более 5 Ом на провод | |||||||||||
Тип регулирования | Дискретное регулирование (регулируемая чувствительность: 0,5...5,0 “С, 2...50 “F, измен.) | |||||||||||
Выход управления | Выход компрессора (250 В~, 5 А, 1а) | Выход компрессора (250 В~, 5 А, 1а) Выход размораживания (250 В~, 10 А, 1а) | Выход компрессора (250 В~, 5 А, 1а) Выход размораживания (250 В~, 10 А, 1а) Выход испарителя (250 В~, 5 А, 1а) | |||||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | |||||||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | |||||||||||
Диэлектрическая прочность | 2000 В~, 50/60 Гц в течение 1 минуты (между всеми зажимами и корпусом) | |||||||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импульса 1 мкс) от имитатора шума | |||||||||||
Ресурс реле | Компрессор | Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А) | ||||||||||
Размораживание | Механический: не менее 20 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В -, 10 А) | |||||||||||
Испаритель | Механический: не менее 20 000 000 циклов. Элеюрический: не менее 50 000 циклов (резистивная нагрузка 250 В~, 5 А) | |||||||||||
Вибрация | Повреждение | Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | ||||||||||
Сбой при работе | Амплитуда 0,5 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 10 минут | |||||||||||
Условия хранения и эксплуатации | Температура окружающей среды | -10...+50 °С; хранение: -20...+60 °С | ||||||||||
Отн.Влажность окр.среды | 35-85 % относительной влажности; хранение: 35-85 % относительной влажности | |||||||||||
Степень защиты | IP65 (передняя панель) | |||||||||||
Масса | Приблиз. 143 г |

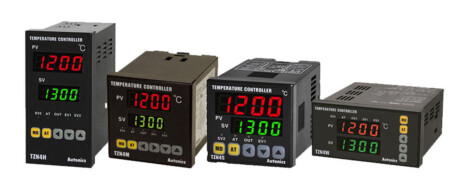

Серия | TZ4SP TZN4S | TZ4ST | TZ4M TZN4M | TZ4W TZN4W | ТZ4H TZN4H | ТZ4L TZN4L | |||||||
Внешний вид | |||||||||||||
Напряжение питания | Переменный ток | 100-240 В~, 50 /60 Гц | |||||||||||
Переменный/Постоянный ток | 24 В~, 50/60 Гц; 24-48 В | ||||||||||||
Допустимый диапазон напряжения | 90-110 % номинального напряжения | ||||||||||||
Потребляемая мощность | Переменный ток | Не более 5 ВА (100-240 В~, 50/60 Гц) | Не более 5 ВА (100 -240 В~, 50/60 Гц) | ||||||||||
Переменный / постоянный ток | Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В) | ||||||||||||
Тип дисплея | 7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый ) | ||||||||||||
Размер знака (Ш х В) | TZ4SP: 4,8 х 7,8 мм TZN4S: PV — 7,8 х 11,0 мм; SV - 5,8 х 8,0 мм | 4,8 х 7,8мм | TZ4M: PV-9,8 х 14,2 мм; SV-8,0 х 10,0 мм TZN4M: PV-B 8,0 x 13,0мм; SV-5,0 X 9,0 мм. | 8,0 х 10,0 мм | TZ4H: 3,8 х 7,6 мм TZN4H: PV-7,8 х 11,0 мм; SV-5,8 x 8,0 мм. | PV-9,8 x 14,2 мм SV-8,0 х 10,0 мм | |||||||
Тип входа | Термосопротивление | DPt 100Ω, JPt 100Ω, 3 провода (допустимое сопротивление линии не более 5 Ом на провод) | |||||||||||
Термопара | К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом) | ||||||||||||
Аналоговый | 1-5 В, 0-10 В, 4-20 мА | ||||||||||||
Выход управления | Релейный | 250 В~, З А , 1с | |||||||||||
ТТР | 12 В= ±3 В, не более 30 мА | ||||||||||||
Токовый | 4 - 20 мА= (нагрузка не более 600О м) | ||||||||||||
Дополнительный выход | Вых. текущего значения | — | 4 - 20 мА= (нагрузка не более 600 Ом) | ||||||||||
Аварийный вых. 1 | 250 В - , 1 А, 1а | ||||||||||||
Аварийный вых. 2 | — | 250 В~, 1А , 1А | |||||||||||
Вых. связи | — | — | RS485 (передача текущего значения уставки , настройка уставки) | ||||||||||
Тип регулирования | ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИДФ - (быстрая настройка), ПИДС- (медленная настройка) | ||||||||||||
Точность показаний | п. ш. ±0 ,3 % или ±3 аС, выбрать большее значение | ||||||||||||
Способ настройки | Кнопки лицевой панели | ||||||||||||
Гистерезис | 1..100 °С (0,1..100 ,0 °С), измен, (дискретное регулирование) | ||||||||||||
Выход сигнализации | Настройка вкл./выкл. выхода сигнализации: 1..100 (0,1 ...100,0) С | ||||||||||||
Диапазон про порционального регулирования (П) | 0,0- 100,0 % | ||||||||||||
Интегральная составляющая (И) | 0-3600 с | ||||||||||||
Дифференциальная составляющая (Д) | 0-3600 с | ||||||||||||
Время регулирования (Т) | 1-120 с | ||||||||||||
Период измерения | 0.5 с | ||||||||||||
Уставка сигнализации обрыва контура | 1-999 с | ||||||||||||
Уставка линейного измерения | Линейное нарастание и линейное убываение за 1-99 мин | ||||||||||||
Диэлектрическая прочность | 2000В-, 50/60 Гц в течении 1 мин (входным зажимом и зажимом питания) |
Серия | TZ4SP/TZN4S | TZ4ST | TZ4M/TZN4M | TZ4W/TZN4W | TZ4H/TZN4H | TZ4L/TZN4L | |
Вибрация | Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | ||||||
Ресурс реле | Главный выход | Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В~, 3 А) | |||||
Дополнительный выход | Механический: не менее 20 000 000 циклов. Электрический: не менее 500 000 циклов (резистивная нагрузка 250 В -, 1 А) | ||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | ||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума | ||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | ||||||
Условия хранения | Температура среды | -10...+50 “С; хранение: -20...+60 "С | |||||
Влажность | 35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности | ||||||
Масса *2 | TZ4SP: Приблиз. 136 г. TZN4S: Приблиз. 150 г | Приблиз. 136 г | Приблиз. 270 г | TZ4W: Приблиз. 270 г. TZN4W: Приблиз. 259 г | Приблиз. 259 г | Приблиз. 360 г |

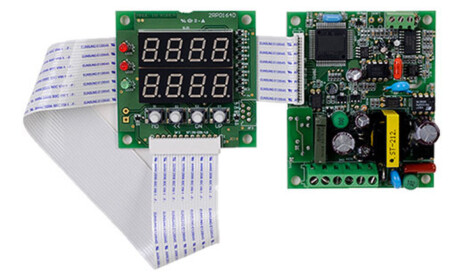

Серия | TB42-14R | ТВ42-14S | ТВ42-14С | TB42-14N | ||||||||
Внешний вид | ||||||||||||
Напряжение питания | 2 канала (каждый канал изолирован, диэлектрическая прочность 1000 В перем. тока) | |||||||||||
Потребляемая мощность | Не более 5 ВА | |||||||||||
Способ индикации | 7-сегментный светодиодный (текущее значение (PV) - зеленый, уставка (SV) - красный) | |||||||||||
Размер знака (Ш х В) | 8 х 10 мм | |||||||||||
Тип входа | Термосопротивление | DPt100 Ом, JPt100 Ом, 3 провода (допустимое линейное сопротивление макс. 5 Ом) | ||||||||||
Термопара | К(СА), J(IC) (допустимое внешнее сопротивление не более 100 Ом) | |||||||||||
Выход управления | Релейный | 250 В~, ЗА, 1а | ||||||||||
ТТР | — | 12 В= ±3 В, не более 30 мА | — | — | ||||||||
Токовый | — | — | 4 -2 0 мА= (нафузка не более 600 Ом) | — | ||||||||
Выход текущ.значения | — | — | — | 4 20 мА= (нафузка не более 600 Ом) | ||||||||
Доп. выход | • Аварийный выход 1: релейный (250 В~, 0,5 А, 1а). • Аварийный выход 2: индикация нормального состояния с помощью СИД | |||||||||||
Тип регулирования | ВКЛ. / ВЫКЛ., П-, ПИ-, ПД-, ПИДФ- (быстрая настройка), ПИДС- (медленная настройка) | |||||||||||
Способ настройки | Кнопки лицевой панели | |||||||||||
Точность показаний | п. ш. ±0,3 % или ±3 “С, выбрать большее значение | |||||||||||
Гистерезис | 1 ...100 °С (0,1 ...100,0 °С), измен, (дискретное регулирование) | |||||||||||
Диапазон пропорц. регулир. (П) | 0,0-100,0 % | |||||||||||
Интегральная составляющая (И) | 0-3600 с | |||||||||||
Дифференц. составляющая (Д) | 0-3600 с | |||||||||||
Время регулирования (Т) | 1-120 с | |||||||||||
Период измерения | 0,5 с | |||||||||||
Диэлектрическая прочность | 2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | |||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каедой из осей X, Y, Z в течение 2 часов | |||||||||||
Ресурс реле | Главный выход | Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нафузка 250 В~, 3 А) | ||||||||||
Дополнительный выход | Механический: не менее 20 000 000 циклов. Электрический: не менее 200 000 циклов (резистивная нафузка 250 В~, 0,5 А) | |||||||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | |||||||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ (ширина импульса 1 мкс) от имитатора шума | |||||||||||
Условия хранения и эксплуатации | Температура окружающей среды | -10...+50 °С; хранение: -20...+60 “С | ||||||||||
Влажность | 35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности | |||||||||||
Масса | Приблиз. 113,5 г |

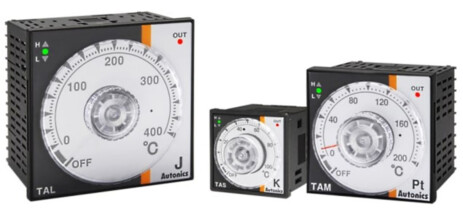

TA Серия Аналоговый термоконтроллер
Размер: Ш48xВ48мм, Ш72xВ72мм или Ш96xВ96мм
Питание: 100-240 VAC или 110/220 VAC (в зависимости от модели)
Подключение термопары и термосопротивления
Индикатор отображения регулирования температуры
Режимы регулирования: ON/OFF или пропорциональный
Тип выхода: релейный, токовый, SSR
Независимые каналы для операций нагрева/охлаждения Широкий диапазон температур
Серия | TAS | TAM | TAL | |||||||
Внешний вид | ||||||||||
Источник питания | 100-240 В~, 50/60 Гц | |||||||||
Допустимый диапазон напряжения | От 90 до 110% от номинального напряжения | |||||||||
Потребляемая мощность | Не более 4 ВА | |||||||||
Размеры | DIN 48 (Ш) х 48 (В) мм | DIN 72 (Ш) * 72 (В) мм | DIN 96 (Ш) * 96 (В) мм | |||||||
Способ индикации | СИД отклонения (фасный, зеленый), СИД состояния выхода (красный) | |||||||||
Способ настройки | При помощи шкапы | |||||||||
Точность настройки | п. ш. ±2 % (при комнатной температуре 23 ±5 °С | |||||||||
Тип входа | Термосопротивление | DPt100Ω (допустимое сопротивление линии не более 5 Ом на провод) | ||||||||
Термопара | К(СА), J(IC) | |||||||||
Регулирование | Дискретное регулирование | Гистерезис: +2 °С (неизмен.) | ||||||||
ПИ Д-регулирование | Время регулирования: релейный выход - 20 с; выход управляющего напряжения ТТР - 2 с | |||||||||
Выход управления | Релейный | 250 В~, 3 А, 1с | ||||||||
ТТР | 12 В= ±2 В, не более 20 мА | |||||||||
Функции | Индикация рассогласования текущего значения, индикация ошибки | |||||||||
Диэлектрическая прочность | 2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | |||||||||
Вибрация | Амплитуда 0,75 мм при частоте 5 -55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | |||||||||
Ресурс реле | Механический | Более 10 000 000 циклов (18 000 циклов/ч) | ||||||||
Электрический | Более 100 000 циклов (900 циклов/ч) | |||||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | |||||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, фазы R и S (ширина импугьса 1 мкс) от имитатора шума | |||||||||
Срок хранения данных в памяти | Прибл. 10 лет (энергонезависимая полупроводниковая память) | |||||||||
Условия окруж. среды | Температура окру. среды | от -10 до 50°С, при хранении: от -20 до 60°С | ||||||||
Относительная влажность | от 35 до 85 %; при хранении: от 35 до 85% | |||||||||
Масса | Приблиз. 65 г | Приблиз. 378 г | Приблиз. 387 г |

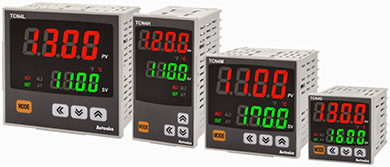

Серия | TCN4S | TCN4M | TCN4H | TCN4L | |||||||
Внешний вид | |||||||||||
Напряжение питания | Переменный ток | 100-240 В~, 50 /60 Гц | |||||||||
Переменный/Постоянный ток | 24 В~, 50/60 Гц; 24-48 В | ||||||||||
Допустимый диапазон напряжения | 90-110 % номинального напряжения | ||||||||||
Потребляемая мощность | Переменный ток | Не более 5 ВА (100-240 В~, 50/60 Гц) | Не более 5 ВА (100 -240 В~, 50/60 Гц) | ||||||||
Переменный / Постоянный ток | Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В) | ||||||||||
Тип дисплея | 7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый ) | ||||||||||
Размер знака (Ш х В) | Текущее значение (Ш х В) | 7,0 х 15,0 мм | 9,5 х 20,0 мм | 7,0 х 14,6 мм | 11,0 х 22,0 мм | ||||||
Уставка (Ш x В) | 5,0 х 9,5 мм | 7,5 х 15,0 мм | 6,0 х 12,0 ММ | 7,0 х 14,0 мм | |||||||
Тип входа | Термосопротивление | DPt 100Ω, JPt 100Ω, 3 провода (допустимое сопротивление линии не более 5 Ом на провод) | |||||||||
Термопара | К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом) | ||||||||||
Аналоговый | 1-5 В, 0-10 В, 4-20 мА | ||||||||||
Выход управления | Релейный | 250 В~, ЗА, 1а | |||||||||
ТТР | 12 В= ±2 В, не более 20 мА | ||||||||||
Точность показаний | Термосопротивление | • При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица. • Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 “С, выбрать большее значение) ±1 единица Для TCN4S- -Р добавить ±1 °С по норме точности | |||||||||
Термопара | |||||||||||
Тип регулирования | ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИД - регулирование | ||||||||||
Гистерезис | 1...100 "С /Т (0,1...50,0 °С /Т ), измен. | ||||||||||
Выход сигнализации | Вых. сигнализ. 1, релейный вых. сигнализ. 2: 250 В-, 1 А, 1а |
Серия | TZ4SP/TZN4S | TZ4ST | TZ4M/TZN4M | TZ4W/TZN4W | |
Диапазон пропорционального регулирования (П) | 0,1...999,9 °C/°F | ||||
Интегральная составляющая (И) | 0-9999 с | ||||
Дифференциальная составляющая (Д) | 0-9999 с | ||||
Время регулирования (Т) | 0,5-120,0 с | ||||
Ручной сброс значения | 0,0-100,0 % | ||||
Период измерения | 100 мс | ||||
Диэлектрическая прочность | Переменный ток | 2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | |||
Переменный / постоянный ток | 1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | ||||
Вибрация | Амплитуда 0,75 мм при частоте 5 -5 5 Гц по каждой из осей X , Y, Z в течение 2 часа | ||||
Ресурс реле | Механический | Вых.: более 5 000 000 циклов; вых сигнализ. 1/2: более 5 000 000 циклов | |||
Электрический | Вых.: более 200 000 циклов (резистивная нагрузка 250 В -, 3 А). Вых. сигнализ. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А) | ||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | ||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума | ||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | ||||
Условия хранения | Температура среды | -10...+50 “С; хранение: -20...+60 "С | |||
Влажность | 35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности | ||||
Тип изоляции | Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем.тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ) | ||||
Масса *2 | Приблиз. 147 г (приблиз. 100 г) | Приблиз. 203 г (приблиз. 133 г) | Приблиз. 194 г (приблиз. 124 г) | Приблиз. 275 г (приблиз. 179 г) |
INNOCONT серии TRT-A-S-230-PT-8 – температурный контроллер с ручным заданием уставки
Размер: Ш48xВ48мм
Питание: 220 VAC ± 10%
Работа с датчиком температуры Pt100
Тип регулирования ON/OFF (Вкл/выкл)
Электросоединение под розетку 8 pin (приобретается отдельно)
Тип выхода – релейный
• Тип регулирования ON/OFF (Вкл/выкл)
• Работа с датчиком температуры Pt100.
• Электросоединение под розетку 8 pin
INNOCONT серии TRT-AD-L-230-J – температурный контроллер с ручным заданием уставки и дисплеем
Размер: Ш96xВ96мм
Питание: 220 VAC ± 10%
Работа с термопарами J-типа (спай IC)
Тип регулирования ON/OFF (Вкл/выкл)
Тип выхода – релейный
• Тип регулирования ON/OFF (Вкл/выкл)
• Работа с термопарами j-типа (спай IC)
INNOCONT серии TRT-D-L-230-PT – температурный контроллер с дисплеем для монтажа на DIN-рейку
Размер: Ш54xВ94мм
Питание: 220 VAC ± 10%
Работа с датчиком температуры Pt100
Тип регулирования: ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
Тип выхода – релейный SPDT
Выбор режима нагрева или охлаждения
• Установка в электрошкаф на DIN-рейку
• Тип регулирования : ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-
• Работа с датчиком температуры Pt100
• Выход реле SPDT
• Выбор режима нагрева или охлаждения

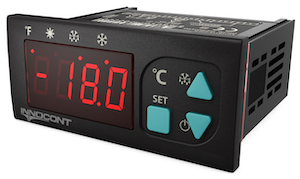

INNOCONT серии TRT-F-Y-230-*N-* – температурный контроллер для холодильных установок (управление охлаждением/размораживанием)
Размер: Ш77xВ35мм
Питание: 220 VAC ± 10%
Работа с 1 или 2 датчиками температуры NTC
Тип регулирования ON/OFF (Вкл/выкл)
Выход реле для охлаждения, нагрева, размораживания, управления вентилятором (в зависимости от модели)

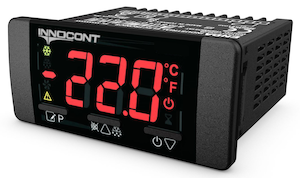

INNOCONT серии TRT-F-Y-230-*N-*N – температурный контроллер для холодильных установок (управление охлаждением/размораживанием)
Размер: Ш77xВ35мм
Питание: 220 VAC ± 10%
Работа с 1 или 2 датчиками температуры NTC
Тип регулирования ON/OFF (Вкл/выкл)
Выход реле для охлаждения, нагрева, размораживания, управления вентилятором (в зависимости от модели)
