Регуляторы температуры Autonics серии TX4
Температурные контроллеры серии TX оснащаются удобным для чтения ЖК-дисплеем, на котором большим шрифтом белого цвета отображается значение измеряемого параметра. 11-сегментные дисплеи, используемые для отображения фактического и заданного значений, позволяют легко читать буквенно-цифровую информацию. Температурные контроллеры отличаются повышенным быстродействием (время измерения 50 мс) и высокой точностью отображения данных ±0,3% Благодаря компактной конструкции (глубина 45 мм) эти контроллеры можно эксплуатировать в условиях ограниченного пространства (модели DIN 48 x 48 мм). Настройку и мониторинг параметров устройств серии TX можно осуществлять с помощью ПК посредством коммуникационных интерфейсов USB или RS485. Эти контроллеры доступны в корпусах различных размеров, что позволяет эксплуатировать их в разных системах и условиях.
Основные характеристики
• Обновлена конструкция символьных экранов всех моделей
• Линейка пополнилась моделями других размеров: Ш 72 x В 72 мм (TX4M), Ш 48 x В 96 мм (TX4H), Ш 96 x H 96 мм (TX4L)
• Высокое быстродействие (скорость измерения 50) мс) и повышенная точность отображения ±0,3%
• Большой ЖК-дисплей с удобным отображением текущего значения (белый шрифт)
• Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР)
• Функции управления на базе выхода с ТТР (SSRP): стандартное управление в ключевом режиме (вкл./выкл.), циклический режим управления, фазовый режим управления
• Доступна модель с коммуникационным выходом: RS485 (Modbus RTU)
• Настройка параметров посредством ПК (интерфейс USB или RS485)
• Программное обеспечение для комплексного управления устройствами (DAQMaster)
• Компактный, эргономичный корпус с глубиной 45 мм
• В сравнении с аналогичными моделями Autonics (48 х 48 мм) глубина данного изделия уменьшена на 30%
• Защитная крышка клеммного блока (продается отдельно): КРЫШКА RSA
• Высокое быстродействие (скорость измерения 50) мс) и повышенная точность отображения ±0,3%
• Большой ЖК-дисплей с удобным отображением текущего значения (белый шрифт)
• Функция переключения между токовым выходом и выходом с твердотельным реле (ТТР)
• Функции управления на базе выхода с ТТР (SSRP): стандартное управление в ключевом режиме (вкл./выкл.), циклический режим управления, фазовый режим управления
• Доступна модель с коммуникационным выходом: RS485 (Modbus RTU)
• Настройка параметров посредством ПК (интерфейс USB или RS485)
• Программное обеспечение для комплексного управления устройствами (DAQMaster)
• Компактный, эргономичный корпус с глубиной 45 мм
• В сравнении с аналогичными моделями Autonics (48 х 48 мм) глубина данного изделия уменьшена на 30%
• Защитная крышка клеммного блока (продается отдельно): КРЫШКА RSA

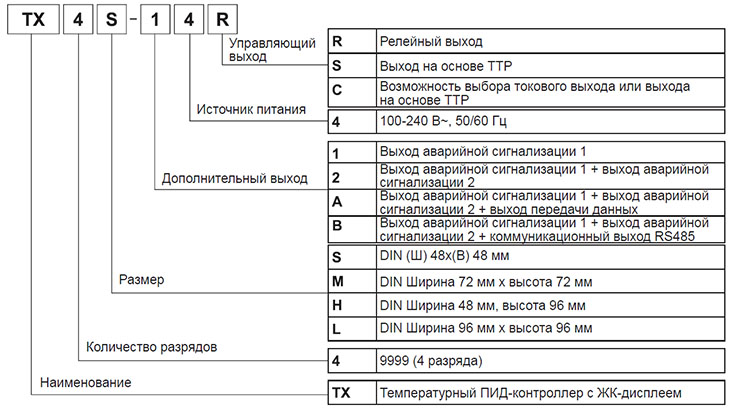

Температурные контроллеры с ПИД-регулированием и ЖК дисплеем (серия TX)
Технические характеристики температурных контроллеров
Серия | TX4S | TX4M | TX4H | TX4L | |||||||
Внешний вид | |||||||||||
Источник питания | 100-240 В~, 50/60 Гц | ||||||||||
Допустимый диапазон напряжения | От 90 до 110% от номинального напряжения | ||||||||||
Потребляемая мощность | Макс. 8 ВА | ||||||||||
Тип дисплея | 11-сегментный дисплей (факт. значение (PV): белый цвет, заданное значение (SV): зеленый цвет); другая область отображения (желтый цвет) - это ЖК-дисплей | ||||||||||
Размер символов | Фактическое значение PV (Ш×В) | 7,2×14 мм | 10,7×17,3 мм | 7,2×15,8 мм | 16×26,8 мм | ||||||
Заданное значение SV (Ш×В) | 3,9×7,6 мм | 6,8×11 мм | 6,2×13,7 мм | 10,7×17,8 мм | |||||||
Тип входа | РДТ | DPt100 Ом, Cu50 Ом (допустимое сопротивление линии 5 Ом) | |||||||||
Термопара | K (CA), J (IC), L (IC), T (CC), R (PR), S(PR) | ||||||||||
Погрешность отображ | РДТ | • При комнатной температуре: (23℃±5℃): (PV ±0,3% или ± 1℃; выбирается наибольшее значение) ±1 емр • За пределами диапазона комнатной температуры: (PV ±0,5% или ± 2℃; выбирается наибольшее значение) ±1 емр | |||||||||
Термопара | |||||||||||
Выход управления | Реле | 250 В~, 3 А; 30 В - , 3 А, 1 НО-контакт | |||||||||
ТТР | Макс. 12 В , 3 А; 30 В , 3 А, 1 НО-контакт | ||||||||||
Ток | 4-20 мА или 0-20 мА (сопротивление нагрузки макс. 500 Ом) | ||||||||||
Выход управления | Выход аварийной сигнализации | AL1, AL2: 250 В~, 3 А; 30 В , 3 А, 1 НО-контакт | |||||||||
Передающий сигнал | 4-20 мА (макс. сопротивление нагрузки 500 Ом, погрешность выходного сигнала: ±0,3% от полной шкалы) | ||||||||||
Коммуникац. выход | Коммуникационный выход RS485 (Modbus RTU) | ||||||||||
Способ управления | Ключевой режим (ВКЛ./ВЫКЛ.), режимы управления П, ПИ, ПД, ПИД | ||||||||||
Гистерезис | От 1 до 1000°C/°F (от 0,1 до 50℃/°F), варьируется | ||||||||||
Диапазон пропорционального коэффициента (П) | от 0,1 до 999,90°C/°F | ||||||||||
Время интегрирования (И) | от 0 до 9999 с | ||||||||||
Время дифференцирования (Д) | от 0 до 9999 с | ||||||||||
Время управления (Т) | от 0,5 до 120,0 с | ||||||||||
Ручной сброс | от 0,0 до 100,0% | ||||||||||
Период выборки (время измерения) | 50 мс | ||||||||||
Прочность электрической изоляции | 3000 В~, 50/60 Гц в течение 1 минуты (между первичной и вторичной цепями) | ||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) по каждой из осей X, Y, Z в течение 2 часов | ||||||||||
Ресурс реле | Механический ресурс | Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 5000000 циклов | |||||||||
Электрический ресурс | Управляющий выход, выход аварийной сигнализации 1 и 2, мин. 200000 циклов (резистивная нагрузка 250 В~, 3 А) | ||||||||||
Сопротивление изоляции | Не менее 100 MОм (при измерении мегомметром с напряжением 500 В пост. тока) | ||||||||||
Помехоустойчивость | Кривая помехи типа «меандр» генерируется имитатором помехи (ширина импульса 1 мкс) ±2 кВ, фаза R и фаза S | ||||||||||
Срок хранения данных в памяти | Прибл. 10 лет (энергонезависимая полупроводниковая память) | ||||||||||
Условия окруж. среды | Температура окру. среды | от -10 до 50°С, при хранении: от -20 до 60°С | |||||||||
Относительная влажность | от 35 до 85 %; при хранении: от 35 до 85% | ||||||||||
Степень защиты | IP50 (передняя панель, стандарт МЭК) | ||||||||||
Тип изоляции | Двойная изоляция (символ: , прочность электрической изоляции между первичной и вторичной цепями: 3 кВ) | ||||||||||
Масса | Прибл. 146,1 г (прибл. 86,7 г) | Прибл. 233 г (прибл. 143 г) | Прибл. 214 г (прибл. 133 г) | Прибл. 290 г (прибл. 206 г) |
Схемы соединений контроллеров TX4

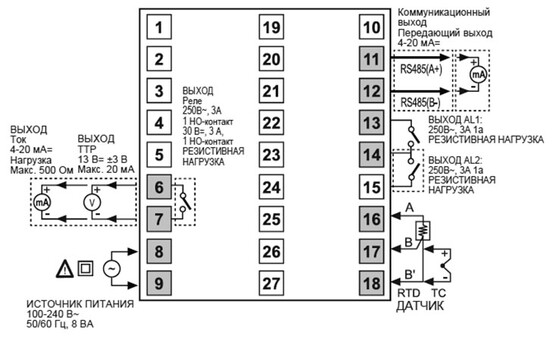

Серия TX4M

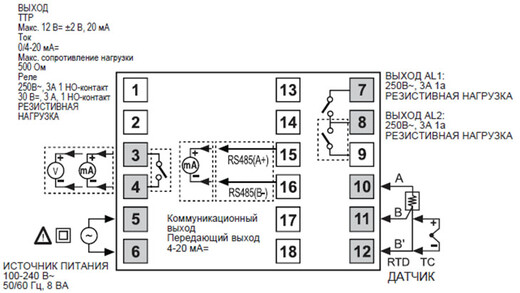

TX4S

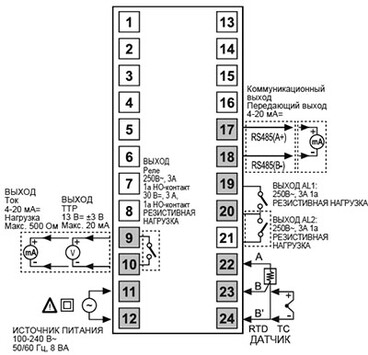

TX4H/L
