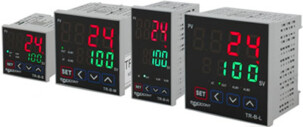

Регуляторы температуры INNOCONT серии TR-B
Контроллеры температуры серии TR-B предназначены для измерения, отображения и регулирования температуры в различных технологических процессах. Устройство многофункционально, работает с широким списком термопреобразователей: от термопар разного типа до термосопротивлений. Функции регулирования интегрированы. Можно выбрать двухпозиционное или непрерывное регулирование по ПИД закону. Прибор легко настроить. Вся информация о текущих показаниях, выставленной уставке, сработавших выходах отображается на светодиодном дисплее.
Монтаж серии TR-B осуществляется на панель. В зависимости от конкретной модели, измеритель-регулятор температуры имеет разные габариты. Имеются компактные и увеличенные исполнения. Это позволяет подобрать оптимальное решение для ваших условий. Когда важно максимально эффективно использовать место на панели, то выбирайте компактную модель с размерами лицевой части 48х48 мм.
Основные характеристики
• Питающее напряжение: 110…220 В AC.
• Максимальная потребляемая мощность: 5 ВА.
• Виды подключаемых термопреобразователейТС: градуировка DPt100, Cu50.
• ТП: типа K, J, L, T, R, S.
• Выходные каналыУправление: электромеханическое 220 В AC или твердотельное реле 12 В DC.
• Сигнализация: электромеханическое реле 220 В AC с коммутирующей способностью 1 А.
• Тип встроенных регуляторов: 2 позиционный, П/ПИ/ПД/ПИД.
• Температура эксплуатации: -10…+50ºС.
• Виды подключаемых термопреобразователейТС: градуировка DPt100, Cu50.
• ТП: типа K, J, L, T, R, S.
• Выходные каналыУправление: электромеханическое 220 В AC или твердотельное реле 12 В DC.
• Сигнализация: электромеханическое реле 220 В AC с коммутирующей способностью 1 А.
• Тип встроенных регуляторов: 2 позиционный, П/ПИ/ПД/ПИД.
• Температура эксплуатации: -10…+50ºС.
Технические характеристики температурных контроллеров
Серия | TR-B-S | TR-B-M | TR-B-H | TR-B-L | |||||||
Напряжение питания | 110...220 В переменного тока, 50-60 Гц | ||||||||||
Потребляемая мощность | Макс. 5 ВА | ||||||||||
Тип дисплея | 7-сегмент. светодиодный (текущ. значение (PV) - красный, уставка (SV) - зеленый) | ||||||||||
Размер
знака | Тек. знач. (PV) | 7,0х15,0 мм | 9,5х20,0 мм | 7,0х14,6 мм | 11,0х22,0 мм | ||||||
Установка (SV) | 5,0х9,5 мм | 7,5х15,0 мм | 6,0х12,0 мм | 7,0х14,0 мм | |||||||
Вход | Термосопротивление | DPt100Ω (100 Ом), Cu50Ω (50 Ом) (допустимое сопр. линии макс. 5 Ом -
на провод) | |||||||||
Термопара | K(CA), J(IC), L(IC), T(CC), R(PR), S(PR) | ||||||||||
Точность
индикации | RTD | При комнатной температуре (23°C ±5°C): (текущее значение PV ±0,5% или ±1°C, выбрать большее значение) град. ±1 знак. Вне диапазона комнатной температуры: (текущее значение PV ±0,5% или ± °C, выбрать большее значение) град.±1 знак | |||||||||
TC | |||||||||||
Выход
управления | Релейный | 220 В переменного тока, 3 А | |||||||||
SSR | 12 В постоянного тока ± 2 В, макс. 20 мА | ||||||||||
Выход сигнализации | Реле: 220 В перем. тока, 1 А | ||||||||||
Тип регулирования | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования | ||||||||||
Гистерезис | 1...100 или 0,1...50,0 °C | ||||||||||
Диапазон пропорциональн.
регулирования (П) | 0,1...999,9 °C | ||||||||||
Интегральная
составляющая (И) | 0...999,9 сек | ||||||||||
Дифференциальная
составляющая (Д) | 0...999,9 сек | ||||||||||
Время регулирования (Т) | 0,5...120,0 сек | ||||||||||
Ручной сброс | 0,0...100,0 % | ||||||||||
Период измерения | 100 мс | ||||||||||
Диэлектрическая
прочность | 2000 В перем. тока в течение 1 мин. (между входной клеммой и клеммой
питания) | ||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов | ||||||||||
Срок
службы
реле | Выход
управления | Мех. часть: мин. 5 000 000 срабатываний.
Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 3 А) | |||||||||
Выход
сигнализации | Мех. часть: мин. 5 000 000 срабатываний.
Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 1 А) | ||||||||||
Сопротивление изоляции | Мин. 100 МОм (при 500 В пост. тока по мегомметру) | ||||||||||
Помехоустойчивость | Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ
фазы R и S | ||||||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводник. памяти) | ||||||||||
Условия
хранения и
эксплуатац. | Температура
окруж. среды | -10...50°C;
хранение -20...60 °C | |||||||||
Влажность | 35...85% относительной влажности хранение относительной влажности | ||||||||||
Масса | прибл. 120 г | прибл. 200 г | прибл. 185 г | прибл. 250 г |
Схемы соединений контроллеров TC4

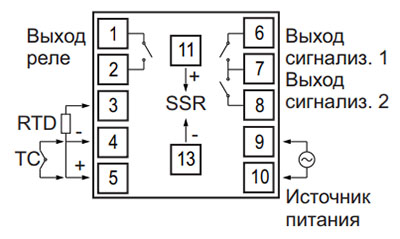

TR-B-S

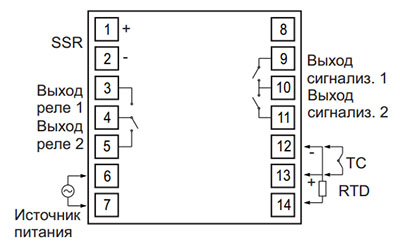

TR-B-M/TR-B-H/TR-B-L
