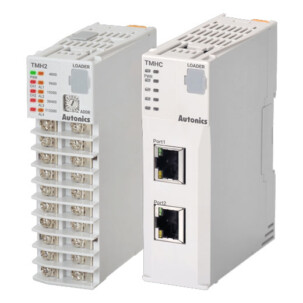

Регуляторы температуры Autonics серии TMH
Температурные контроллеры серии TMH — многоканальные устройства. Они способны управлять независимо 2 или 4 каналами. Отличаются малым периодом (50мс) и высокой точностью (± 0.3%) измерения. Имеют функцию одновременного управления нагревом и охлаждением. Это устройства модульного типа. Несколько устройств-модулей можно объединять в многоканальную систему. Причем не требуются дополнительные источники питания, и обеспечивается связь модулей между собой. Из модулей управления можно собрать систему, объединяющую до 32 устройств, для управления 128 каналами. К одному модулю связи можно присоединить до 32 модулей других типов (16 модулей управления и 16 дополнительных модулей). До 16 модулей связи можно подключить к внешнему устройству и, таким образом, получить систему для управления 1024 каналами. Модульность позволяет гибко наращивать функциональность системы под имеющиеся требования, используя для этого дополнительные модули различных типов: модули с аналоговыми входами и выходами, модули с цифровыми входами и с выходами сигнализации, модули с входами трансформатора тока и модули связи. Настраивать параметры и следить за состоянием контроллера можно при помощи персонального компьютера по интерфейсам USB или RS485.
Основные характеристики
Общие:
• Простое техническое обслуживание: корпус отсоединяется от основания.
• Разъемы расширения - для объединения в систему до 32 модулей: не требуются дополнительные источники питания, и обеспечивается связь модулей между собой.
• Настройка параметров с помощью ПК (интерфейс USB или RS485): в комплект входит DAQMaster - комплексное программное обеспечение для управления устройствами.
• Преобразователь интерфейса заказывается отдельно: SCM-US (USB – последовательный интерфейс), SCM-38I (RS-232C - RS485), SCM-US48I (USB - RS485), SCM-WF48 (Wi-Fi/USB - RS485), EXT-US (кабель для преобразователя).

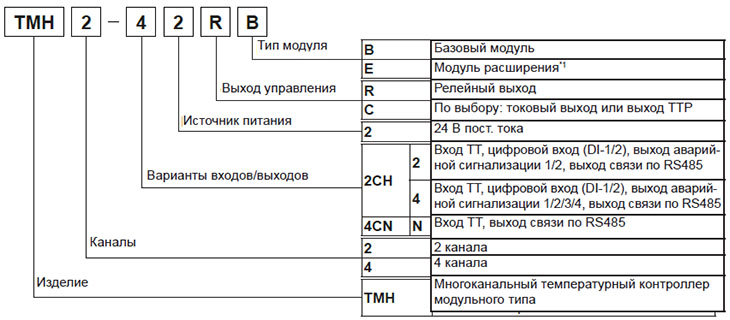

Температурные контроллеры многоканальные с дополнительными функциями (серия ТMH)
Технические характеристики температурных контроллеров
Серия | TMH2 | TMH4 | ||||||||||
Внешний вид | ||||||||||||
Каналы | 2 канала | 2 канала | ||||||||||
Источник питания | 24 В пост. тока | |||||||||||
Допустимый диапазон напряжения | 90–110% номинального напряжения | |||||||||||
Потребляемая мощность | Макс. 5 Вт (при максимальной нагрузке) | |||||||||||
Способ отображения данных | Без индикации. Настройка параметров и контроль осуществ. посредством внеш. устр. (ПК или ПЛК). | |||||||||||
Тип входа | Термопара | K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II | ||||||||||
Терморезистор RTD | DPt100Ω, JPt100Ω, DPt50Ω, Cu100Ω, Cu50Ω, Nikel 120Ω 3-проводные (допустимое сопротивление линии не более 5 Ом) | |||||||||||
Аналоговый | • Напряжение: 0-100 мВ пост. тока, 0-5 В пост. тока, 1-5 В пост. тока, 0-10 В пост. тока • Ток: 0-20 мА, 4-20 мА | |||||||||||
Точность измерения | Термопара | При комнатной температуре (23°C ±5°C): (PV ±0,3% или ±1°C; выбирается большее значение) ±1 ед. мл | ||||||||||
Терморезистор RTD | • За пределами диапазона комнатной температуры: (PV ±0,5% или ±2°C; выбирается большее значение) ±1 ед. мл. разряда | |||||||||||
Аналоговый | • При комнатной температуре (23°C ±5°C): ±0,3% от полной шкалы ±1 ед. мл. разряда • За пределами диапазона комнатной температуры: ±0,5% от полной шкалы ±1 ед. мл. разряда | |||||||||||
Дополнительный вход | Вход ТТ | 0,0-50,0 А (диапазон измерения тока первичной обмотки) * Коэффициент трансформации ТТ = 1/1000 Точность измерения: ±5% от полной шкалы ±1 ед. мл. разряда | ||||||||||
Цифровой вход | • Контактный вход: ВКЛ. - макс. 1 кОм, ВЫКЛ. - мин. 100 кОм • Полупроводниковый вход: ВКЛ. - макс. остаточное напряжение 0,9 В, ВЫКЛ - макс. ток утечки 0,5 мА • Ток утечки: прибл. 0,3 мА на каждый вход | — | ||||||||||
Тип регулирования | Нагрев., охлажден. | Ключевой режим (ВКЛ/ВЫКЛ), режимы управления P, PI, PD, PID | ||||||||||
Нагрев. и охлажден | ||||||||||||
Выход управления | Реле | 250 В перем. тока 3 A 1a | ||||||||||
TTP | Макс. 12 В пост. тока ± 3 В, 20 мА | |||||||||||
Ток | По выбору: 4-20 мА или 0-20 мА пост. тока (при сопротивлении нагрузки не более 500 Ом) | |||||||||||
Дополнительный выход | Аварийная сигнализация | 250 В перем. тока 3 A 1a | — | |||||||||
Связь | Ведущее устройство | Выход связи по RS485 (Modbus RTU) | ||||||||||
Загрузчик ПК | Последовательный (уровень TTL), полудуплекс | |||||||||||
Гистерезис | Терморезистор/термопары: от 1 до 100°C/°F (от 0,1 до 100,0°C/°F), аналоговый сигнал: от 1 до 100, цифровое отображение | |||||||||||
Диапазон пропорц. регулир. (П) | Терморезистор/термопары: от 1 до 999°C/°F (от 0,1 до 999,9°C/°F), аналоговый сигнал: от 0,1 до 999,9, цифровое отображение | |||||||||||
Интегральная составляющая (И) | 0–9999 c | |||||||||||
Дифференц. составляющая (Д) | 0–9999 c | |||||||||||
Время регулирования (Т) | Релейный выход: от 0,1 до 120,0 с, выход ТТР: от 1,0 до 120,0 с | |||||||||||
Ручной сброс значения | от 0 до 100% (от 0,0 до 100,0%) | |||||||||||
Период измерения | 50 мс (синхронное измерение по 2 каналам) | |||||||||||
Диэлектрическая прочность | 1000 В~, 50/60 Гц в течение 1 минуты (между входными клеммами и клеммами цепи питания) | |||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте от 5 до 55 Гц (в течение 1 минуты) для каждой из осей X, Y, Z в течение 2 часов | |||||||||||
Ресурс реле | Механический | более 1 000 000 срабатываний | ||||||||||
Электрический | более 100 000 срабатываний (активная нагрузка 250 В~, 3 А) | |||||||||||
Сопротивление изоляции | 100 МОм (при измерении мегомметром с напряжением 500 В=) | |||||||||||
Помехоустойчивость | Помехи в виде меандра ± 0,5 кВ (ширина импульса: 1 мкс), создаваемые с помощью имитатора помех | |||||||||||
Условия хранения и эксплуатации | Температура окружающей среды | От -10 до 50°C, при хранении: от -20 до 60°C | ||||||||||
Отн.Влажность окр.среды | От 35 до 85% отн. вл., при хранении: от 35 до 85%RH | |||||||||||
Степень защиты | IP20 (стандарт МЭК) | |||||||||||
Комплектующие | Разъем расширения: 1, соединитель для фиксации модуля: 2 | |||||||||||
Вес | Базовый модуль | Прибл. 250,8 г (прибл. 177,7 г) | Прибл. 250,4 г (прибл. 177,3 г) | |||||||||
Модуль расширения | Прибл. 245,7 г (прибл. 172,6 г) | Прибл. 245,1 г (прибл. 172,2 г) |
• При подключении 1 или более модулей расширения точность измерений может измениться примерно на 1 °C, независимо от количества
подключенных модулей расширения.
• При комнатной температуре (23°C ±5°C)
• Термопары типа K, J, N, E ниже -100°C , L, U, PLII и терморезисторы RTD Cu 50 Ом, DPt 50 Ом
• (PV ±0,3% или ±2°C; выбирается большее значение) ±1 ед. мл. разряда
• Термопары типа C, G и R, S, ниже 200°C: (PV ±0,3% или ±3°C; выбирается большее значение) ±1 ед. мл. разряда
• Термопары типа B ниже 400°C: стандарты погрешности не предусмотрены.
• За пределами диапазона комнатной температуры
• Терморезисторы Cu50 Ом, DPt50 Ом: (PV ±0,5% или ±3°C; выбирается большее значение) ±1 ед. мл. разряда
• Термопары типов R, S, B, C, G: (PV ±0,5% или ±5°C; выбирается большее значение) ±1 ед. мл. разряда
• Другие ниже -100°C: в пределах ±5°C
• Вес указан с учетом веса упаковки. В скобках указан вес изделия без упаковки.
• Климатические характеристики указываются для условий без замерзания и конденсации.

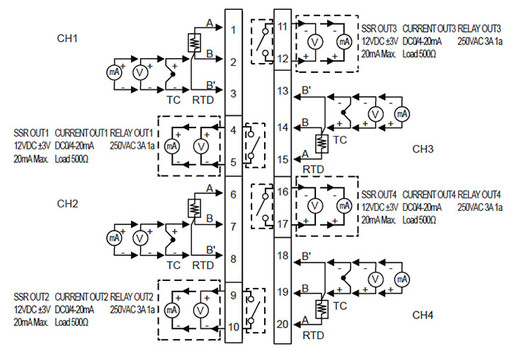

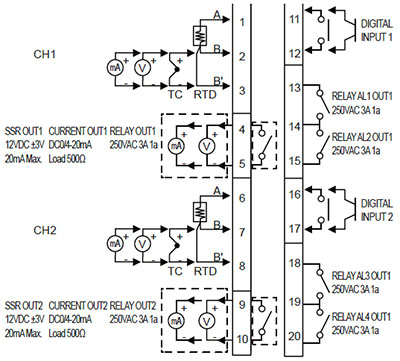

Схемы соединений контроллеров TMH
TMH2
TMH4
