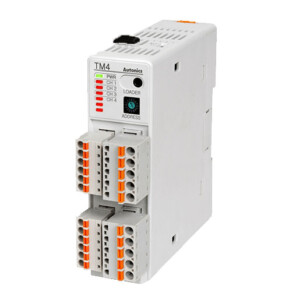

Регуляторы температуры Autonics серии TM
Температурные ПИД-контроллеры модульного типа серии ТМ способны осуществлять одновременное управление посредством 4 (ТМ4) или 2 (ТМ2) каналов. При использовании расширительных соединителей контроллера систему устройств серии ТМ можно легко расширять до 124/62 каналов (ТМ4/ТМ2) без подключения дополнительных цепей для питания и коммуникационного обмена данными. Температурные контроллеры отличаются малым временем измерения (ТМ4: 100мс / TM2: 50мс), поддерживают коммуникационный интерфейс RS485 и одновременное управление нагревом и охлаждением. Программный пакет DAQMaster, входящий в комплект поставки, позволяет легко настраивать параметры и осуществлять мониторинг состояния посредством ПК.
Основные характеристики
• Многоканальное устройство (4-канальный контроллер: TM4 / 2-канальный контроллер: TM2) с несколькими входами и выходами управления
• Малое время измерения (4-канальный контролер: 100мс / 2-канальный контроллер: 50мс)
• Возможность расширения системы за счет использования расширительных соединителей и модулей расширения
• Функции связи между модулями
• Не требуется подключение дополнительных цепей питания
• Возможность расширения до 31 устройства (124 канала/64 канала)
• Возможность одновременного исполнения функций управления нагревом и охлаждением
• Изолированные входные каналы (диэлектрическая прочность: 1000V)
• Функция переключения между токовым выходом и выходом с твердотельным реле (TM2-◻2C)
• Настройка параметров посредством ПК (интерфейс USB или RS485)
• В комплект входит программный пакет DAQMaster (комплексное программное обеспечение для управления устройством)
• Возможность расширения системы за счет использования расширительных соединителей и модулей расширения
• Функции связи между модулями
• Не требуется подключение дополнительных цепей питания
• Возможность расширения до 31 устройства (124 канала/64 канала)
• Возможность одновременного исполнения функций управления нагревом и охлаждением
• Изолированные входные каналы (диэлектрическая прочность: 1000V)
• Функция переключения между токовым выходом и выходом с твердотельным реле (TM2-◻2C)
• Настройка параметров посредством ПК (интерфейс USB или RS485)
• В комплект входит программный пакет DAQMaster (комплексное программное обеспечение для управления устройством)
• Коммуникационный преобразователь заказывается отдельно: SCM-US (преобразователь «USB – последовательный интерфейс»), SCM-38I (преобразователь «RS-232C - RS485»), SCM-US48I (преобразователь «USB - RS485»)
• Простое проводное подключение и обслуживание с различными разъемами: входной соединитель для подключения датчиков, выходной соединитель для выхода управления, соединитель для питания/связи
• Функция сигнализации при отключении нагревателя (вход CТ)
• Трансформатор тока (ТТ) заказывается отдельно: CSTC-E80LN, CSTC-E200LN
• Входы разных типов и температурных диапазонов
• Простое проводное подключение и обслуживание с различными разъемами: входной соединитель для подключения датчиков, выходной соединитель для выхода управления, соединитель для питания/связи
• Функция сигнализации при отключении нагревателя (вход CТ)
• Трансформатор тока (ТТ) заказывается отдельно: CSTC-E80LN, CSTC-E200LN
• Входы разных типов и температурных диапазонов
Температурные контроллеры многоканальные (серия ТM)
Технические характеристики температурных контроллеров
Серия | TM2-22RB | TM2-42RB | TM2-22RE | TM2-42RE | TM2-22CB | TM2-42CB | TM2-22CE | TM2-42CE | ||||
Внешний вид | ||||||||||||
Каналы | 2 канала (каждый канал изолирован, диэлектрическая прочность 1000 В перем. тока) | |||||||||||
Источник питания | 24 В пост. тока | |||||||||||
Допустимый диапазон напряжения | 90–110% номинального напряжения | |||||||||||
Потребляемая мощность | Макс. 5 Вт (при максимальной нагрузке) | |||||||||||
Тип индикации | Без индикации. Настройка параметров и контроль осуществ. посредством внеш. устр. (ПК или ПЛК). | |||||||||||
Тип входа | Термосопротивление | DPt100 Ом, JPt100 Ом, 3 провода (допустимое линейное сопротивление макс. 5 Ом) | ||||||||||
Термопара | K, J, E, T, L, N, U, R, S, B, C, G, PLII (13 типов) | |||||||||||
Точность индикации | Термосопротивл. | показания (±0,5% или ±1˚С) ±1 знак | ||||||||||
Термопара | ||||||||||||
Вход трансфор. тока | (±5% п.ш.) ±1 знак | |||||||||||
Токовый выход | (±1,5% п.ш.) ±1 знак | |||||||||||
Влияние температуры | Термосопротивл. | Показания (±0,5% или ±2˚С) ±1 знак (если используется термопара: ±5˚С при темпер. ниже -100˚С) Термопары L, U, C, G, R, S, B: показания (±0,5% или ±5˚С) ±1 знак | ||||||||||
Термопара | ||||||||||||
Выход управления | Релейный | 250В~, 3 А, 1a | — | |||||||||
ТТР | — | 12 В=, ±3 В, макс. 30 мА | ||||||||||
ТOK | — | 4–20 мА= или 0–20 мА= по выбору(макс.нагрузка 500Ом) | ||||||||||
Доп. выход | ТТР | 250В~, 3 А, 1a | ||||||||||
Выход связи | Выход RS485 (Modbus RTU) | |||||||||||
Аварийный вход | Ток утечки | Прибл. макс. 4 мА | ||||||||||
Контактный | Вкл.: макс. 1 кОм; выкл.: макс. 100 кОм | |||||||||||
Бесконтактный | Вкл.: макс. 1,5 В (остаточное напряжение); выкл.: макс. 0,1 мА (ток утечки). | |||||||||||
Трансформ. тока | 0,0–50,0 А (диапазон измерений первичного тока) Входной/выходной ток: 1000:1 | |||||||||||
Тип регулирования | Нагрев., охлажден. | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирование | ||||||||||
Нагрев. и охлажден | ||||||||||||
Гистерезис | Термопара/термосопротивление: 1–100 °C/°F (0,1–100 °C/°F) | |||||||||||
Диапазон пропорц. регулир. (П) | 0,1–999,9°C | |||||||||||
Интегральная составляющая (И) | 0–9999 c | |||||||||||
Дифференц. составляющая (Д) | 0–9999 c | |||||||||||
Время регулирования (Т) | 0,1–120,0 c (только для релейного или твердотельного релейного выхода) | |||||||||||
Ручной сброс значения | 0,0–100,0% | |||||||||||
Период измерения | 50 мс (синхронное измерение по 2 каналам) | |||||||||||
Диэлектрическая прочность | 1000 В~, 50/60 Гц в течение 1 мин. (между входной клеммой и клеммой питания) | |||||||||||
Виброустойчивость | Амплитуда 0,75 мм при частоте 5–55 Гц (в течение 1 мин.) по каждой из осей X, Y, Z в течение 2 часов | |||||||||||
Ресурс реле | Механический | более 1 000 000 срабатываний | ||||||||||
Электрический | более 100 000 срабатываний (активная нагрузка 250 В~, 3 А) | |||||||||||
Сопротивление изоляции | Мин. 100 МОм (при 500 В=) | |||||||||||
Помехоустойчивость | Шум прямоугольной формы ±0,5 кВ (ширина импульса 1 мкс) от имитатора шума | |||||||||||
Температура окружающей среды | -10...+50°C (без замораживания) | |||||||||||
Температура хранения | -20...+60°C (без замораживания) | |||||||||||
Влажность | 35~85% относительной влажности | |||||||||||
Дополнительные устройства | Параллельный разъем расширения | |||||||||||
Разъем питания и связи | — | Разъем питания и связи | — | |||||||||
Масса | Прибл.144 г | Прибл.152 г | Прибл.135 г | Прибл.143 г | Прибл.139 г | Прибл.148 г | Прибл.130 г | Прибл.139 г |
• В случае использ. термопар K, T, N, J, E при температуре ниже -100˚С и термопар L, U, Platinel II точность показан. сост. ±2˚С ±1 знак.
• В случае использования термопары B точность показаний не гарантируется при температуре ниже 400˚С.
• В случае использования термопары R, S при температуре ниже 200˚С и термопары C, G точность показаний составит ±3˚С ±1 знак.
• Применимо при превышении диапазона индикации 23 ±5˚С.
• Знак означает, что оборудование защищено двойной или усиленной изоляцией

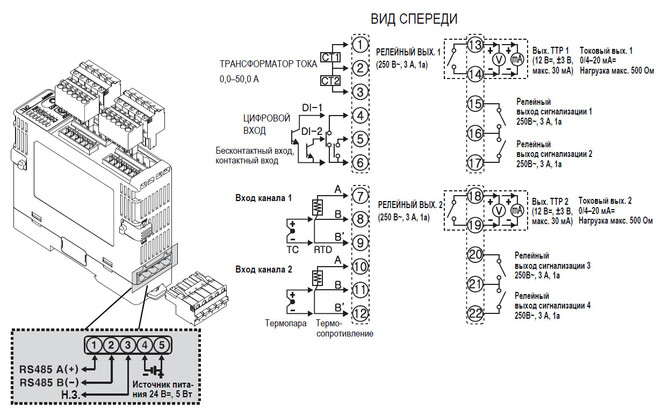

Схемы соединений контроллеров TM
TM2
