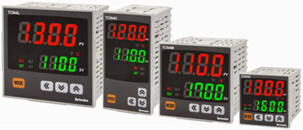

Регуляторы температуры Autonics серии TCN
Температурные ПИД-контроллеры с двумя дисплеями серии TCN отличаются прекрасными техническими характеристиками и экономичностью. Эти контроллеры обладают высоким быстродействием (время измерения 100мс) и точностью отображения данных ±0.5%. Поддерживается как релейный выход, так и выход твердотельного реле (SSR). Устройства серии TCN могут одновременно отображать текущие значения (PV) и уставки (SV). Яркий ЖК-дисплей с большими символами обеспечивает простоту и удобство считывания данных.
Основные характеристики
• Два цифровых дисплея (для отображения фактического значения (PV) и заданного значения (SV)
• Высокая частота измерений (100мс) и точность индикации ±0.5%
• Функция переключения между релейным выходом и выходом с твердотельным реле (ТТР)
• Функции управления на базе выходного драйвера ТТР (функция SSRP): Ключевой режим управления (вкл/выкл), фазовое управление, циклическое управление
• Компактная конструкция с большим и удобным дисплеем
• Благодаря разъемному соединению упрощается подключение и техническое обслуживание (TCN4S-◻-P)

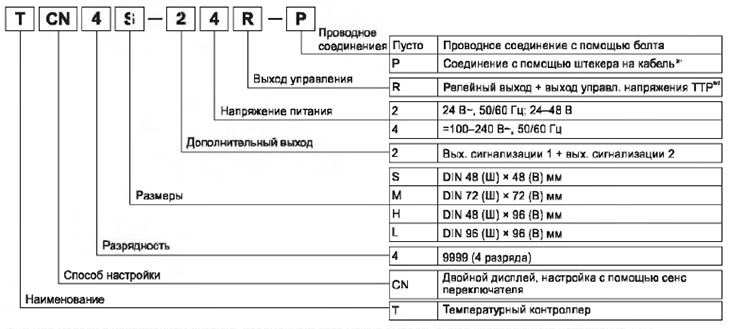

Экономичные температурные контроллеры с двойным дисплеем и ПИД-регулятором (серия TCN)
• Только для модели TCN4S
• Для модели с напряжением питания переменного тока можно выбрать выход управляющего напряжения ТТР (стандартное дискретное регулирование, циклическое регулирование, фазовое регулирование)
Технические характеристики температурных контроллеров
Серия | TCN4S | TCN4M | TCN4H | TCN4L | |||||||
Внешний вид | |||||||||||
Напряжение питания | Переменный ток | 100-240 В~, 50 /60 Гц | |||||||||
Переменный/Постоянный ток | 24 В~, 50/60 Гц; 24-48 В | ||||||||||
Допустимый диапазон напряжения | 90-110 % номинального напряжения | ||||||||||
Потребляемая мощность | Переменный ток | Не более 5 ВА (100-240 В~, 50/60 Гц) | Не более 5 ВА (100 -240 В~, 50/60 Гц) | ||||||||
Переменный / Постоянный ток | Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В) | ||||||||||
Тип дисплея | 7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый ) | ||||||||||
Размер знака (Ш х В) | Текущее значение (Ш х В) | 7,0 х 15,0 мм | 9,5 х 20,0 мм | 7,0 х 14,6 мм | 11,0 х 22,0 мм | ||||||
Уставка (Ш x В) | 5,0 х 9,5 мм | 7,5 х 15,0 мм | 6,0 х 12,0 ММ | 7,0 х 14,0 мм | |||||||
Тип входа | Термосопротивление | DPt 100Ω, JPt 100Ω, 3 провода (допустимое сопротивление линии не более 5 Ом на провод) | |||||||||
Термопара | К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом) | ||||||||||
Аналоговый | 1-5 В, 0-10 В, 4-20 мА | ||||||||||
Выход управления | Релейный | 250 В~, ЗА, 1а | |||||||||
ТТР | 12 В= ±2 В, не более 20 мА | ||||||||||
Точность показаний | Термосопротивление | • При комнатной температуре (+23 ±5 °С): (текущее значение ±0,5 % или ±1 °С, выбрать большее значение) ±1 единица. • Вне диапазона комнатных температур: (текущее значение ±0,5 % или ±2 “С, выбрать большее значение) ±1 единица Для TCN4S- -Р добавить ±1 °С по норме точности | |||||||||
Термопара | |||||||||||
Тип регулирования | ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИД - регулирование | ||||||||||
Гистерезис | 1...100 "С /Т (0,1...50,0 °С /Т ), измен. | ||||||||||
Выход сигнализации | Вых. сигнализ. 1, релейный вых. сигнализ. 2: 250 В-, 1 А, 1а |
Серия | TZ4SP/TZN4S | TZ4ST | TZ4M/TZN4M | TZ4W/TZN4W | |
Диапазон пропорционального регулирования (П) | 0,1...999,9 °C/°F | ||||
Интегральная составляющая (И) | 0-9999 с | ||||
Дифференциальная составляющая (Д) | 0-9999 с | ||||
Время регулирования (Т) | 0,5-120,0 с | ||||
Ручной сброс значения | 0,0-100,0 % | ||||
Период измерения | 100 мс | ||||
Диэлектрическая прочность | Переменный ток | 2000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | |||
Переменный / постоянный ток | 1000 В~, 50/60 Гц в течение 1 мин (между входным зажимом и зажимом питания) | ||||
Вибрация | Амплитуда 0,75 мм при частоте 5 -5 5 Гц по каждой из осей X , Y, Z в течение 2 часа | ||||
Ресурс реле | Механический | Вых.: более 5 000 000 циклов; вых сигнализ. 1/2: более 5 000 000 циклов | |||
Электрический | Вых.: более 200 000 циклов (резистивная нагрузка 250 В -, 3 А). Вых. сигнализ. 1/2: более 300 000 циклов (резистивная нагрузка 250 В~, 1 А) | ||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | ||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума | ||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | ||||
Условия хранения | Температура среды | -10...+50 “С; хранение: -20...+60 "С | |||
Влажность | 35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности | ||||
Тип изоляции | Прибор защищен двойной или усиленной изоляцией ([□]: диэлектрическая прочность изоляции для питания перем.тока составляет 2 кВ, для питания перем./пост. тока - 1 кВ) | ||||
Масса *2 | Приблиз. 147 г (приблиз. 100 г) | Приблиз. 203 г (приблиз. 133 г) | Приблиз. 194 г (приблиз. 124 г) | Приблиз. 275 г (приблиз. 179 г) |
При комнатной температуре (23 ±5 °С):
• Термопары типов R(PR), S(PR) при температуре ниже +200 “С: (текущее значение ±0,5 % или ±3 °С, выбрать большее значение) ±1 единица.
• Термопары типов R(PR), S(PR) при температуре выше +200 вС: (текущее значение ±0,5 % или ±2 °С, выбрать большее значение) ±1 единица.
• Термопара типа L(IC), термосопротивлвние Cu5DQ: (твкущвэ значение ±0,5 % или ±2 “С, выбрать большее значение) ±1 единица.
Вне диапазона комнатных температур:
• Термопары типов R(PR), S(PR) при температуре ниже +200 “С: (текущее значение ±1,0 % или ±6 °С, выбрать большее значение) ±1 единица.
• Термопары типов R(PR), S(PR) при температуре выше +200 °С: (текущее значение ±0,5 % или ±5 вС, выбрать большее значение) ±1 единица.
• Термопара L (IC), Тврмосопротивление Cu5DQ: (текущее значение ±0,5 % или ±3 вС, выбрать большее значение) ±1 единица
Для TCN4S- -Р добавить ±1 °С по норме точности

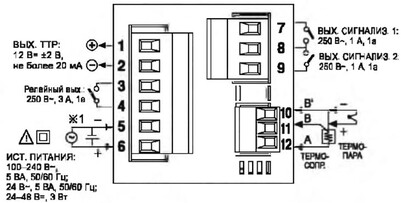

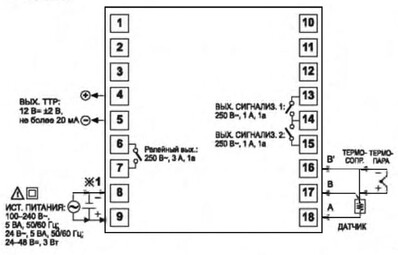

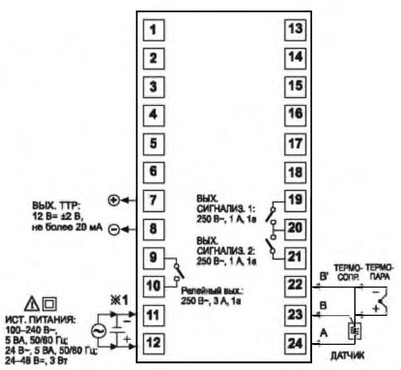

Схемы соединений контроллеров TCN
TCN4S
TCN4S-..-P
TCN4H/L
TCN4M
