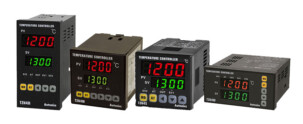

Регулятор температуры Autonics TZN/TZ
Продукция > Датчики
Регуляторы температуры Autonics серии TZN/TZ
Температурные ПИД-контроллеры серий TZN оснащены двухскоростным контуром ПИД-управления температурой, обеспечивающим либо высокоскоростное, либо высокоточное управление температурой. Эти температурные контроллеры отличаются высокой точностью отображения данных ±0,3%, имеют 2-шаговую функцию автонастройки и поддерживают до 13 различных типов входов, обеспечивая точнейшее управление температурой при небольших затратах.
Основные характеристики
• Температурные ПИД-контроллеры серий TZN/TZ оснащены двухскоростным контуром ПИД-управления температурой, обеспечивающим либо высокоскоростное, либо высокоточное управление температурой. Эти температурные контроллеры отличаются высокой точностью отображения данных ±0,3%, имеют 2-шаговую функцию автонастройки и поддерживают до 13 различных типов входов, обеспечивая точнейшее управление температурой при небольших затратах.
• Двухскоростной ПИД-регулятор
- Высокоскоростной отклик: минимизирует время, необходимое для достижения SV
- Низкоскоростной отклик: минимизирует перерегулирование для чувствительного контроля температуры
• Высокая точность отображения: ± 0,3% от полной шкалы
• 2-ступенчатая функция автонастройки
• Различные типы входных сигналов (всего 13): включает датчик температуры и аналоговые входы
• Различные варианты дополнительного вывода:
- Различные аварийные выходы, включая аварийную сигнализацию обрыва цепи и аварийную сигнализацию поломки датчика
- Выходной сигнал PV (4-20 мА=)
- Выход связи RS485
• Функция отображения десятичной точки для аналоговых входов
- Высокоскоростной отклик: минимизирует время, необходимое для достижения SV
- Низкоскоростной отклик: минимизирует перерегулирование для чувствительного контроля температуры
• Высокая точность отображения: ± 0,3% от полной шкалы
• 2-ступенчатая функция автонастройки
• Различные типы входных сигналов (всего 13): включает датчик температуры и аналоговые входы
• Различные варианты дополнительного вывода:
- Различные аварийные выходы, включая аварийную сигнализацию обрыва цепи и аварийную сигнализацию поломки датчика
- Выходной сигнал PV (4-20 мА=)
- Выход связи RS485
• Функция отображения десятичной точки для аналоговых входов

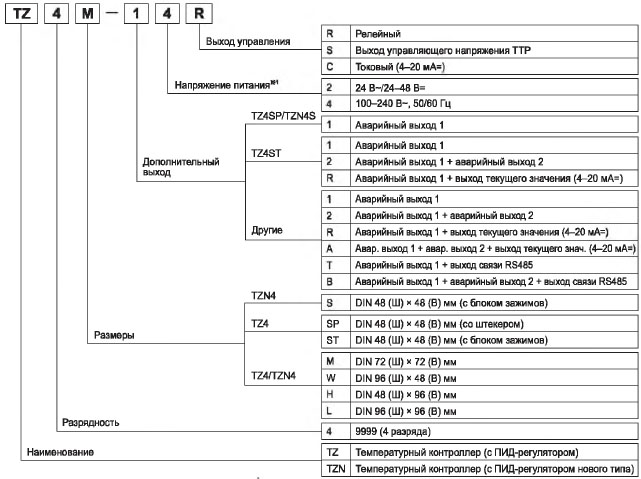

Температурные контроллеры с двумя режимами автоматической подстройки ПИД-регулятора (серии TZN/TZ)
• Только для моделей TZ4SP, TZ4ST, TZ4L, TZN4M.
Технические характеристики температурных контроллеров
Серия | TZ4SP TZN4S | TZ4ST | TZ4M TZN4M | TZ4W TZN4W | ТZ4H TZN4H | ТZ4L TZN4L | |||||||
Внешний вид | |||||||||||||
Напряжение питания | Переменный ток | 100-240 В~, 50 /60 Гц | |||||||||||
Переменный/Постоянный ток | 24 В~, 50/60 Гц; 24-48 В | ||||||||||||
Допустимый диапазон напряжения | 90-110 % номинального напряжения | ||||||||||||
Потребляемая мощность | Переменный ток | Не более 5 ВА (100-240 В~, 50/60 Гц) | Не более 5 ВА (100 -240 В~, 50/60 Гц) | ||||||||||
Переменный / постоянный ток | Не более 8ВА (24 В~, 50/60 Гц); не более 7 Вт (24-48 В) | ||||||||||||
Тип дисплея | 7 -сегментный , светодиодный (текущее значение (РV)~ красный, уставка (SV) - зеленый ) | ||||||||||||
Размер знака (Ш х В) | TZ4SP: 4,8 х 7,8 мм TZN4S: PV — 7,8 х 11,0 мм; SV - 5,8 х 8,0 мм | 4,8 х 7,8мм | TZ4M: PV-9,8 х 14,2 мм; SV-8,0 х 10,0 мм TZN4M: PV-B 8,0 x 13,0мм; SV-5,0 X 9,0 мм. | 8,0 х 10,0 мм | TZ4H: 3,8 х 7,6 мм TZN4H: PV-7,8 х 11,0 мм; SV-5,8 x 8,0 мм. | PV-9,8 x 14,2 мм SV-8,0 х 10,0 мм | |||||||
Тип входа | Термосопротивление | DPt 100Ω, JPt 100Ω, 3 провода (допустимое сопротивление линии не более 5 Ом на провод) | |||||||||||
Термопара | К(СА), J(IC), R(PR), E(CR), Т(СС), S(PR), N(NN), W (TT) (допустимое сопротивление линии не более 100 Ом) | ||||||||||||
Аналоговый | 1-5 В, 0-10 В, 4-20 мА | ||||||||||||
Выход управления | Релейный | 250 В~, З А , 1с | |||||||||||
ТТР | 12 В= ±3 В, не более 30 мА | ||||||||||||
Токовый | 4 - 20 мА= (нагрузка не более 600О м) | ||||||||||||
Дополнительный выход | Вых. текущего значения | — | 4 - 20 мА= (нагрузка не более 600 Ом) | ||||||||||
Аварийный вых. 1 | 250 В - , 1 А, 1а | ||||||||||||
Аварийный вых. 2 | — | 250 В~, 1А , 1А | |||||||||||
Вых. связи | — | — | RS485 (передача текущего значения уставки , настройка уставки) | ||||||||||
Тип регулирования | ВКЛ ./ВЫКЛ ., П-, ПИ-, ПД-, ПИДФ - (быстрая настройка), ПИДС- (медленная настройка) | ||||||||||||
Точность показаний | п. ш. ±0 ,3 % или ±3 аС, выбрать большее значение | ||||||||||||
Способ настройки | Кнопки лицевой панели | ||||||||||||
Гистерезис | 1..100 °С (0,1..100 ,0 °С), измен, (дискретное регулирование) | ||||||||||||
Выход сигнализации | Настройка вкл./выкл. выхода сигнализации: 1..100 (0,1 ...100,0) С | ||||||||||||
Диапазон про порционального регулирования (П) | 0,0- 100,0 % | ||||||||||||
Интегральная составляющая (И) | 0-3600 с | ||||||||||||
Дифференциальная составляющая (Д) | 0-3600 с | ||||||||||||
Время регулирования (Т) | 1-120 с | ||||||||||||
Период измерения | 0.5 с | ||||||||||||
Уставка сигнализации обрыва контура | 1-999 с | ||||||||||||
Уставка линейного измерения | Линейное нарастание и линейное убываение за 1-99 мин | ||||||||||||
Диэлектрическая прочность | 2000В-, 50/60 Гц в течении 1 мин (входным зажимом и зажимом питания) |
Серия | TZ4SP/TZN4S | TZ4ST | TZ4M/TZN4M | TZ4W/TZN4W | TZ4H/TZN4H | TZ4L/TZN4L | |
Вибрация | Амплитуда 0,75 мм при частоте 10-55 Гц (в течение 1 мин) по каждой из осей X, Y, Z в течение 2 часов | ||||||
Ресурс реле | Главный выход | Механический: не менее 10 000 000 циклов. Электрический: не менее 100 000 циклов (резистивная нагрузка 250 В~, 3 А) | |||||
Дополнительный выход | Механический: не менее 20 000 000 циклов. Электрический: не менее 500 000 циклов (резистивная нагрузка 250 В -, 1 А) | ||||||
Сопротивление изоляции | Не менее 100 МОм (при 500 В= по мегомметру) | ||||||
Помехоустойчивость | Шум прямоугольной формы ±2 кВ, (ширина импульса 1 мкс) от имитатора шума | ||||||
Хранение данных в памяти | Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти) | ||||||
Условия хранения | Температура среды | -10...+50 “С; хранение: -20...+60 "С | |||||
Влажность | 35-85 % относительной влажности; хранение: 3 5-85 % относительной влажности | ||||||
Масса *2 | TZ4SP: Приблиз. 136 г. TZN4S: Приблиз. 150 г | Приблиз. 136 г | Приблиз. 270 г | TZ4W: Приблиз. 270 г. TZN4W: Приблиз. 259 г | Приблиз. 259 г | Приблиз. 360 г |

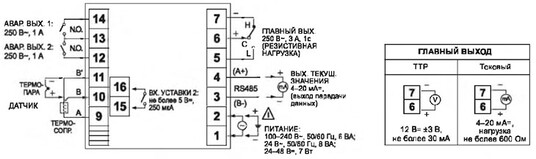

Схемы соединений контроллеров TZN/TZ

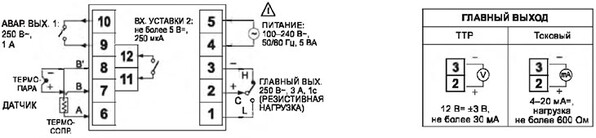

TZN4M

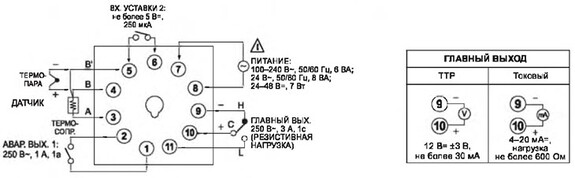

TZ4SP

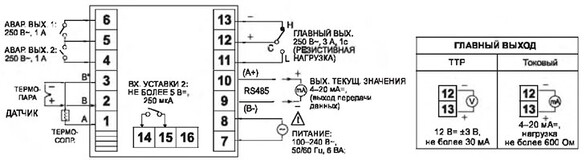

TZ4W/TZN4W

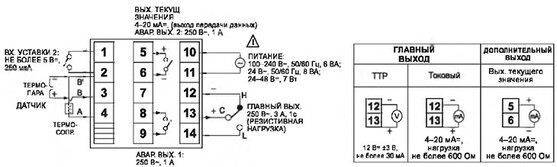

TZ4H/TZN4H
TZ4ST
TZN4S

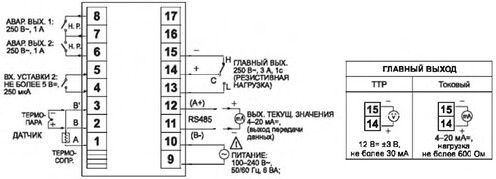

TZ4M

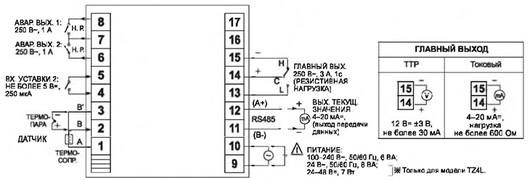

TZ4LI / TZN4L
